MHZC轴承座式荷重传感器采用双剪切梁结构,外形高度低、安装使用方便,传感器可直接作为定滑轮底座。适用于起重、水利等行业的自动化测量、超载保护、过程显示及监测系统。
额定载荷 Rated load | 1.5t~20t |
灵敏度 Output sensitivity | 1.0~1.5±0.05 mV/V |
非线性 Non-linearity | ±0.1~±0.3 %F•S |
滞后误差 Lag error | ±0.1 %F•S |
重复性误差 Repeatability | ±0.1 %F•S |
蠕变 Creep | ±0.05 %F•S |
零点温度系数 Zero temperature coefficient | ±0.05 %F•S/10℃ |
灵敏度温度系数 Sensitivity temperature coefficient | ±0.05 %F•S/10℃ |
输入电阻 Input resistance | 750±30Ω |
输出电阻 Input resistance | 700±5Ω |

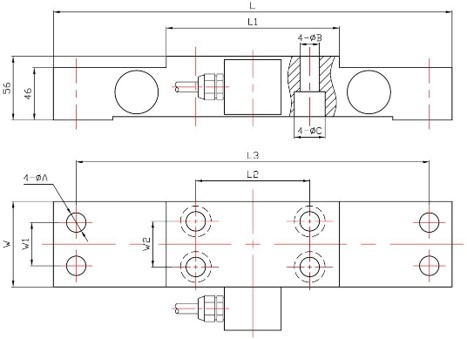

量程 | L | L1 | L2 | L3 | W | W1 | W2 | 4-ØA | 4-ØB | 4-ØC |
1.5t | 350 | 152 | 100 | 310 | 75 | 38 | 40 | Ø17 | Ø17 | Ø27x22 |
2.5t | 410 | 182 | 130 | 355 | 100 | 50 | 60 | Ø21 | Ø17 | Ø27x22 |
4t~10t | 410 | 212 | 160 | 355 | 100 | 50 | 60 | Ø21 | Ø17 | Ø27x22 |
15t~20t | 520 | 219 | 150 | 440 | 145 | 100 | 100 | Ø26 | Ø26 | Ø39x32 |
