扭矩传感器:为何电机扭矩测量结果和传感器精度对不上

摘要:北京铭翰亚诚科技有限公司,对于测试系统每每说到测试精度,人们一定会问系统精度能做到多少,因为大家都知道测试系统的精度受多种因素影响,绝非是简单的测量仪器精度所能保证的。今天就说说电机测试系统中的扭矩测量精度如…

对于测试系统每每说到测试精度,人们一定会问系统精度能做到多少,因为大家都知道测试系统的精度受多种因素影响,绝非是简单的测量仪器精度所能保证的。今天就说说电机测试系统中的扭矩测量精度如何保证。

扭矩精度

在电机测试系统当中,扭矩的测量往往是通过扭矩传感器来实现的。下图是典型的电机扭矩测试方式:

被测电机通过联轴器连接扭矩传感器,扭矩传感器另外一端通过联轴器连接负载电机。系统工作时,被测电机工作在速度环(或扭矩环),负载电机工作在扭矩环(或速度环),扭矩传感器测量扭矩大小并将扭矩值通过信号传送给测量仪器。了解了扭矩测试过程,我们就可以找到扭矩测试的关键因素点,第一:扭矩传感器的测量精度;第二:测试仪器的测量精度;第三:电机(被测和负载)的扭矩加载精度;第四:系统的机械安装精度。接下来我们针对每一个因素点进行分析。

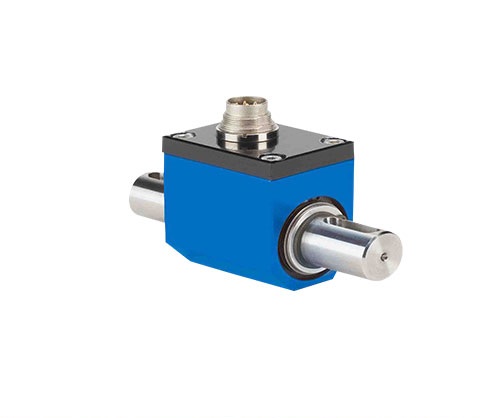

小量程传感器

首先是扭矩传感器的测量精度。有人说扭矩传感器的很简单,每一个传感器都有标称精度,直接查看其手册资料就可以知道。确实无论国内还是国外的扭矩传感器,都有其标称的测量精度,但是扭矩传感器都有其测量量程,如何选择合适的量程也是至关重要的因素。这里给大家推荐一个测试扭矩在1N.m以内时,为保证测量精度,建议测量范围不小于量程的三分之一,比如量程为1N.m的传感器,建议最小测到0.33N.m;当测量扭矩在1N.m以上时,为保证测量精度,建议测量范围不小于量程的五分之一,比如量程为10N.m的传感器,建议最小测到2N.m。只有这样才能保证扭矩传感器的测量精度。
