在扭力传感器的联接上,铭翰亚诚提供了三种联接方式。

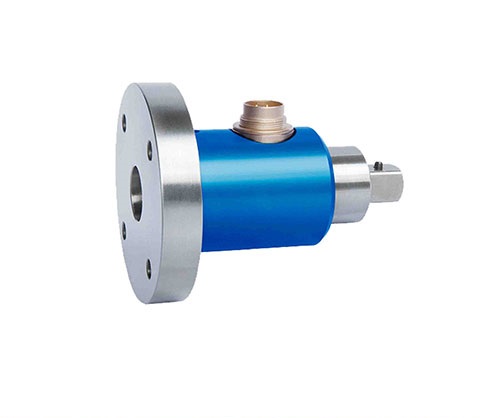

MH808标准(机动套筒扳手转动四方头)MH808法兰方头

法兰螺栓联接

铭翰亚诚提供不同型号扭力传感器的联轴器,结合实际的测试,铭翰亚诚也提供更多的快速联接方式。为了让客户方便的进行扭力传感器联接,铭翰亚诚还有许多不同的摩擦锁紧和防松锁紧设计,以减少纵向力、径向力、弯矩对扭力传感器的影响。

安装扭力传感器和联轴器后必将会导致系统动平衡的改变,这在高速运行时可能会出现问题。尽可能的在准备运行之前的情况下调首先调整动平衡。

四方头套筒联接

铭翰亚诚扭力传感器的联接接头是遵照DIN 3121标准设计的,这个标准所包含的规格主要涉及到机动套筒扳手转动四方头的规格,国际标准尺寸遵照ISO 1174-2的标准。目前可用的联接有F外方头,G内方头, H内方头,并且同时带有销钉孔。这些方头都是锁定联接,因此它们不适合扭力方向发生改变的扭力测量。(详细见铭翰亚诚扭力传感器T4 技术资料)

夹紧联接

夹紧联接是建立在摩擦型锁紧的基础上,根据设计和应用要求的不同,铭翰亚诚 建议此类联接用于径向紧力单一的场合,这里对传感器轴端的要求也是比较严格的。

法兰螺栓锁紧

法兰联接是在铭翰亚诚扭力传感器上通过摩擦锁紧而施加扭力,这不仅确保了法兰传导超大扭力时不会有任何问题,而且特别重要的是动态扭力被正确的施加在了扭力传感器上。紧固螺栓被按一定的间隔均匀的分布在法兰上,以确保压力的均匀,所有的扭力能够作为一个整体进行传输。

紧固螺栓的数量取决于扭力传感器的额定扭力,由于需要进行标准化,法兰扭力轴上的螺栓孔远比实际需要的要多。这种情况下,一些孔位就被空闲出来,但必须间隔相同的孔位插入紧固螺栓。

带轴承的扭力传感器

对于带轴承的扭力传感器定子,由轴承将弹性体在轴向和径向进行固定,这种形式被使用在:

运行速度能够在滚珠轴承的承受范围之内

很多轴式扭力传感器的设计必须带有轴承

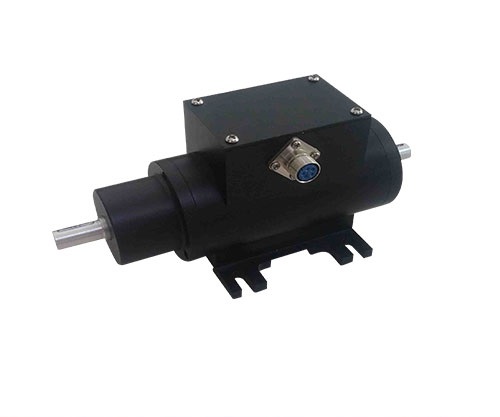

MH804微量程

后一种情况基本适用于带滑环的轴式扭力传感器。MH804型号的轴式传感器则大大减少了非接触式传输测量信号和供电电源时所需要的成本。由于传输的间隙非常小,这使的电源传输不会改变。

当正确的安装扭力,把要测的扭力应用到指定的位置(测量点),轴承的滚动摩擦对测量结果的影响是非常小的。在MH804/2N.m的扭力传感器中,轴承摩擦产生的扭力大约为0.00005N.m。

带轴承的轴式扭力传感器的定子只要很轻的力就可以防止它转动,内置的轴承通常只支撑定子的重量,因此轴承不会受到很大的磨损。然而,根据相关设备的联接类型,轴承的负载能力也是会被标出的,其中一边会让其作为支撑轴承使用。特质的低摩擦系数的轴承可以保证其在很长一段时间内免维护运行(MH804的运行时间至少为20,000小时以上)。

非接触式和无轴承的扭力传感器

在高速运行的扭力传感器,定子和旋转测量弹性体是没有任何机械接触的。测量弹性体被恰当的安装在轴系中,定子则被安装在台架上。由于结构中没有了磨损件,所以除了光学的测速系统意外,扭力传感器是免维护和无磨损的。

在运输过程中,一些紧固件环绕在MH803的定子上,以保证传感器的运输安全并在安装过程中起到辅助作用。MH816也有一些对中元件在装备中起到一定的辅助作用。同样,辅助装配也被在MH806的法兰式扭力传感器上得到应用。辅助装配不会导致定子和转子在安装后变形或拉伸。
